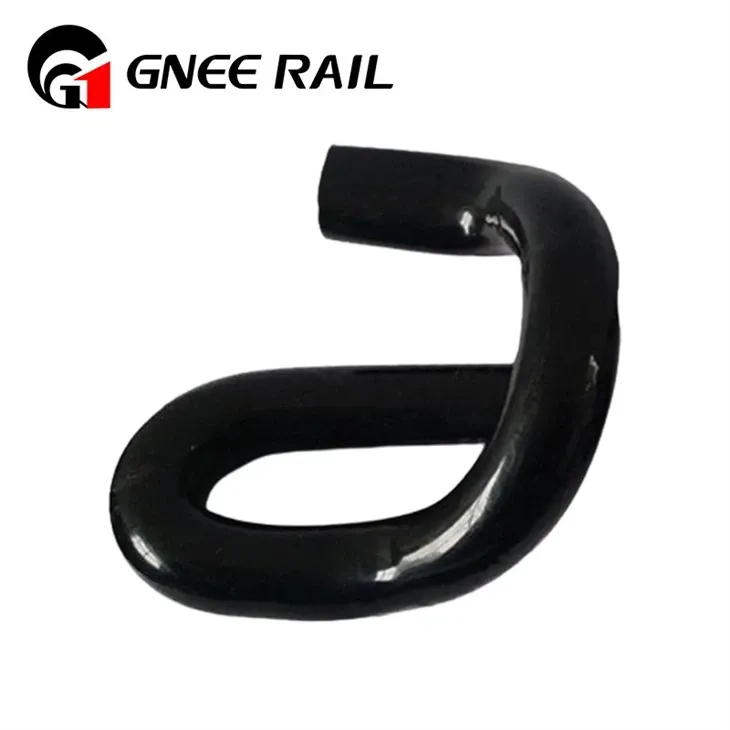

Keretapi E klip
|
Model |
Diameter |
Bahan |
Kekerasan |
Daya pengapit |
Rawatan permukaan |
Keretapi & pemandangan yang berkenaan |
Pengikat yang sepadan |
Massa setiap klip |
Pematuhan STD |
|
E10 |
φ10mm |
50crva |
39-44 HRC |
4-7 kN |
Electro - galvanizing (lebih besar daripada atau sama dengan 18μm) |
Trem Bandar (rendah 运量, 30kg/m kereta api) |
Mesin basuh m8 bolt + rata |
~85g |
EN 13481-4, CJ/T 527 |
|
E14 |
φ14mm |
60si2mna |
42-47 HRC |
9-12 kN |
Panas - Dip galvanizing (lebih besar daripada atau sama dengan 80μm) |
Pengangkutan serantau (kereta api 43-50kg/m) |
Mesin basuh bolt + bolt + |
~150g |
EN 13481-3, GB/T 13489 |
|
E16-HD |
φ16mm |
55SIMNVB |
45-50 HRC |
16-19 kN |
Dacromet (lebih besar daripada atau sama dengan 8μm) + penyaduran zink |
Berat - haul (perlombongan, kereta api 60kg/m) |
M12 bolt + mesin basuh musim bunga |
~220g |
Arema 10, GB/T 13489 |
|
E18-HS |
φ18mm |
60si2crva |
46-51 HRC |
18-22 kN |
Dacromet + sealant (lebih besar daripada atau sama dengan 10μm) |
Kelajuan tinggi - (lebih besar daripada atau sama dengan 250km/j, CRTS II) |
M14 Bolt + Lock Nut |
~280g |
TB/T 3562, EN 13481-2 |
Senarai Semak Berkualiti Rapid untuk Klip Kereta Api E
|
Item pemeriksaan |
Kaedah ujian |
Kriteria pas cepat/gagal |
Pelan pensampelan |
Alat/rujukan |
|
Pengesahan Bahan |
PMI genggam (c/si/mn sahaja) |
C: 0.55-0.65% (untuk 60SI2MNA); NO OFF - nilai gred |
2 pcs/batch |
Penganalisis PMI mudah alih |
|
Pemeriksaan Spot Kekerasan |
Penguji Rockwell mudah alih |
Ujian 1-titik; Dalam julat model (± 1 HRC max) |
3 pcs/batch |
Penguji Rockwell (Skala HRC) |
|
Dimensi sesuai |
Pin tolok (diameter) + penguasa |
Diameter: ± 0.2mm; Panjang: ± 0.5mm (jika berkenaan) |
8 pcs/batch |
Set pin tolok, penguasa keluli |
|
Kualiti permukaan |
Imbasan visual (tiada pembesar) |
Tiada retak/burrs yang kelihatan; Karat bintik -bintik kurang dari atau sama dengan 3mm² |
100% (rawak) |
Carta Gred Rust (GB/T 15519) |
|
Pasukan pengapit (tempat) |
Tolok daya mudah |
Lebih besar daripada atau sama dengan 90% kekuatan min model (contohnya, lebih besar daripada atau sama dengan 8.1kn untuk E14) |
1 pc/batch |
Tolok daya mudah alih |
|
Pembungkusan & Penandaan |
Pemeriksaan visual |
Anti - karat beg utuh; Model/batch dibaca |
2 pakej/batch |
Pemeriksaan visual |
GNEE - pembekal profesional
