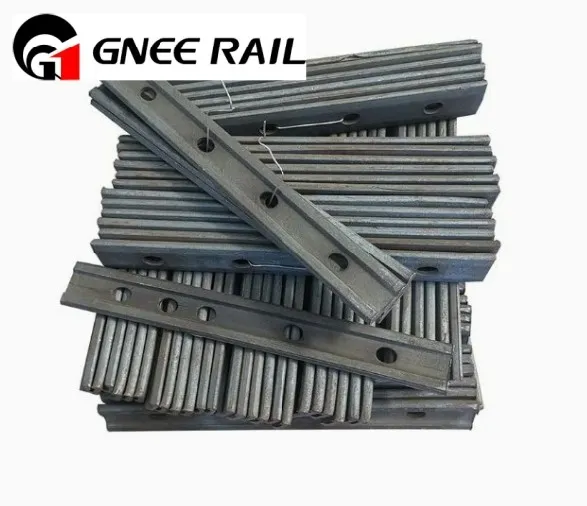

Plat Sambatan Rel Standard BS
BS Standard Rail Splice Plate, juga dikenali sebagai British Standard Splice Plate, BS Rail Fishplate, BS Track Splice Bar, BS Rail Connector Plate dan British Rail Splice Bar, ialah komponen penting dalam infrastruktur kereta api yang direka untuk menyambung dua bahagian bersebelahan kereta api. Dikilangkan mengikut piawaian yang ditetapkan oleh British Standards Institution (BSI), plat sambatan ini menjamin kualiti dan kebolehpercayaan yang konsisten merentasi pelbagai aplikasi kereta api. GNEE Rail membekalkan barisan lengkap plat ikan kereta api yang memenuhi pelbagai piawaian, termasuk piawaian dari Amerika, UIC, Jerman, Australia dan Afrika. Penyelesaian tersuai tersedia untuk memenuhi keperluan anda. Hubungi kami untuk maklumat lanjut!
Parameter teknikal Plat Splice Rel Standard BS
|
produk |
Plat Ikan Rel Standard BS (Bar Bersama) |
||||
|
Saiz |
BS75R, BS80A, BS90A, BS100A, BS113A |
||||
|
Bahan Mentah |
Keluli Cina gred 40# |
||||
|
C |
Mn |
Si |
S |
P |
|
|
0.27-0.48 |
Kurang daripada atau sama dengan 0.94 |
0.38 |
Kurang daripada atau sama dengan 0.058 |
Kurang daripada atau sama dengan 0.058 |
|
|
Kekuatan tegangan |
Rm : 550-650 MPa |
||||
|
Pemanjangan |
A Lebih daripada atau sama dengan 18% |
||||
|
Permukaan |
Biasa, Hitam Oksida atau lain-lain mengikut keperluan |
||||
|
Pakej |
Pallet |
||||
|
Penghantaran |
Bergantung pada pesanan |
||||
Jenis Plat Sambatan Rel Standard BS
|
Spesifikasi |
Panjang 4-bolt fishplate (mm) | Panjang 6-bolt fishplate (mm) | Diameter lubang bolt dalam plat ikan (mm) | Berat dikira sepasang (4 lubang) (kg) |
Berat dikira sepasang (6 lubang) (kg) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Bengkel Plat Sambatan Rel Standard BS
