Description/kawalan
Parameter teknikal

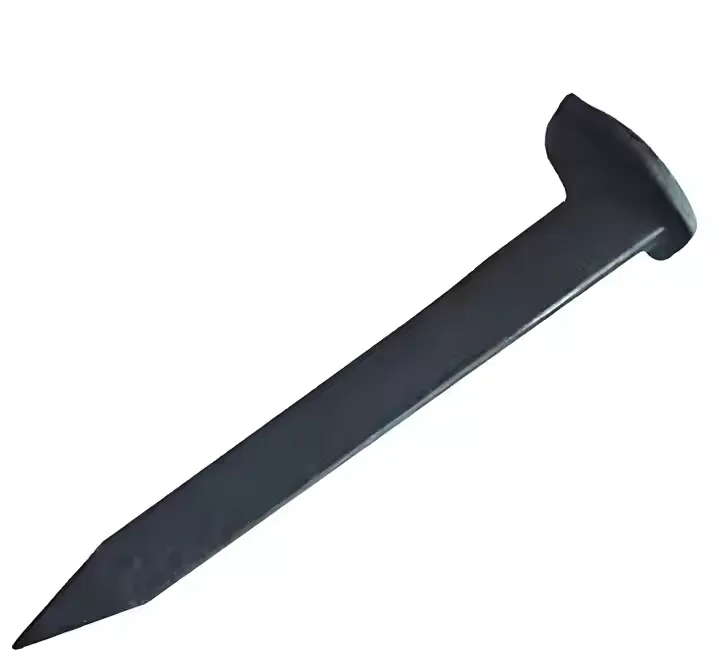

Pancang Anjing Kereta Api: Spesifikasi Teknikal & Piawaian Bahan
| Kategori Parameter | Gred Standard | Gred Tugas-Berat | Gred Tahan Kakisan- |
|---|---|---|---|
| Jenis Rel Berkenaan | rel 40-50 kg/m | rel 50-60 kg/m | Semua jenis kereta api (pantai/perindustrian) |
| Panjang Pancang (L) | 127 mm ± 2 mm | 140 mm ± 2 mm | 127 mm ± 2 mm |
| Diameter Batang (D) | 16 mm ± 0.5 mm | 18 mm ± 0.5 mm | 16 mm ± 0.5 mm |
| Ketinggian Kepala Anjing (H) | 32 mm ± 1 mm | 35 mm ± 1 mm | 32 mm ± 1 mm |
| Gred Bahan | Q235B / A36 | 45# Keluli / 1045 | 316 Keluli Tahan Karat |
| Kekuatan Tegangan | Lebih besar daripada atau sama dengan 410 MPa | Lebih besar daripada atau sama dengan 585 MPa | Lebih besar daripada atau sama dengan 515 MPa |
| Rawatan Permukaan | Tergalvani-celup panas (50μm) | Salutan oksida hitam | Pasif sahaja |
| Kekerasan (HB) | 120-150 | 200-250 | 150-180 |
| Ujian Lenturan | Bengkok 90 darjah tanpa patah | Bengkok 45 darjah tanpa patah | Bengkok 90 darjah tanpa patah |
| Rujukan Standard | GB/T 990, AREMA 4-3-4 | TB/T 447, UIC 864 | ASTM A276, ISO 3506 |
Railway Dog Spikes: Aplikasi & Penyelenggaraan Kejuruteraan
| Konteks Kejuruteraan | Spesifikasi Pemasangan | Kriteria Pemeriksaan | Ambang Penggantian |
|---|---|---|---|
| Trek Tidur Kayu | Sudut pemanduan: 45 darjah ±5 darjah , Kedalaman penembusan: Lebih daripada atau sama dengan 90 mm | Kepala rapat ke pangkalan rel, tiada pergerakan sisi | Head wear >5mm, longgar di bawah hentakan |
| Penggantian Tidur Konkrit | Gunakan sistem penambat epoksi, tork: 80-100 Nm | Pelekat penambat utuh, tiada retak pada konkrit | Spike uplift >Tarikan 2 mm di bawah 10 kN |
| Landasan Lengkung (R<400m) | Pasang pada kedua-dua belah rel, jarak dipertingkatkan | Semak setiap bulan untuk mengetahui-kelonggaran akibat rayapan | Sebarang anjakan yang kelihatan dalam kedudukan pancang |
| Trek Dek Jambatan | Getaran-pencuci redaman diperlukan | Pengesahan tork suku tahunan | Retak keletihan pada simpang-ke-kepala |
| Frost-Zon Heave | Anti-kolar yang terangkat wajib | Pemeriksaan tahap bermusim selepas cair | Uplift deformation >3 mm |
| Kaedah Pemanduan | Kereta luncur manual / pemandu pancang hidraulik | Ubah bentuk kepala tidak dibenarkan | Tanda alat menyebabkan kepekatan tekanan |
| Kitaran Penyelenggaraan | Pemeriksaan visual setiap 6 bulan | Gunakan tolok peraba 0.5mm untuk pemeriksaan jurang | Corrosion depth >0.5mm (jenis keluli) |
| Pembuangan/Guna Semula | Tidak disyorkan untuk kegunaan semula struktur | Buang jika batang menunjukkan leher | Straightness deviation >1% daripada panjang |
