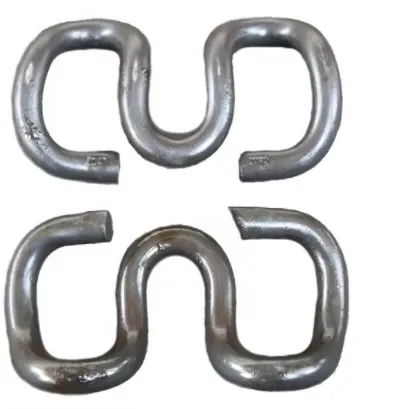

Pengikat Untuk Pemasangan Rel Klip SKL

Klip Kereta Api digunakan untuk mengikat rel pada plat asas di bawahnya bersama-sama dengan tidur konkrit. Pelbagai jenis klip tugas berat-yang berbeza digunakan untuk mengikat rel pada tapak dasar atau Sleeper, satu perkara biasa ialah Klip E, yang berbentuk seperti klip kertas gemuk. Satu lagi ialah SKL Tension Clamp, yang juga merupakan jenis yang paling banyak digunakan di seluruh dunia. Lain-lain seperti KPO Clamp dan Nabla Clip, juga digunakan dalam situasi yang berbeza.

Description/kawalan

Parameter teknikal

↵Sistem Pengikat klip rel skl

Klip SKL Kereta Api ialah klip pengikat elastik yang ditegangkan, tidak simetri yang dibangunkan oleh Klöckner-Werke. Ia dicirikan oleh hujung kait yang terlibat di bawah bahu pada plat tapak dan kaki lurus yang ditegangkan ke bawah oleh bolt atau baji. Reka bentuk ini mencipta daya pengapit yang tinggi dan boleh laras pada kaki rel. Digunakan terutamanya dengan plat tapak besi tuang atau keluli pada kayu atau alas tidur konkrit, klip SKL terkenal dengan jalinan mekanikal yang teguh, rintangan yang sangat baik terhadap rayapan rel dan kebolehsuaian kepada-haul berat dan keadaan trek tekanan-tinggi.

Spesifikasi Teknikal:

Ciri	Perspektif Utiliti	Perspektif Pengeluaran	Perspektif Penyelenggaraan
Mentakrifkan Prinsip	Bolt-cangkuk mekanikal yang ditegangkan-dan-kunci bahu	Menempa dan merawat komponen tekanan tinggi-tak simetri	Pengurusan sistem daya boleh melaras dan boleh diukur
Metrik Utama	Beban kaki boleh laras dan boleh diukur (kN)	Aliran butiran bahan dalam cangkuk palsu, profil kekerasan	Diukur baki beban kaki berbanding spesifikasi reka bentuk
Antara Muka Kritikal	Klip cangkuk-ke-plat dasar bahu & bolt-ke-kaki klip	Reka bentuk perkakas untuk profil cangkuk palsu	Pakai keadaan cangkuk dan bahu yang sepadan pada plat tapak
Fokus Mod Kegagalan	Kehilangan ketegangan bolt, haus pada antara muka cangkuk/bahu	Kecacatan penempaan dalaman, pembajaan yang tidak betul membawa kepada kerapuhan	Haus progresif mengurangkan kelebihan mekanikal, keletihan bolt
Alat/Teknik	Tolok beban kaki, sepana tork	Penekan tempa mati-tertutup, relau pembajaan, penguji beban kalis	Bicu beban kaki hidraulik, penentukur tegangan bolt, tolok kedalaman haus

Perspektif Fungsian & Kejuruteraan

Penguncian Mekanikal Positif: Hujung yang dicangkuk menyediakan sambungan fizikal yang gagal-selamat dengan bahu plat asas, menghalang tercabut secara tidak sengaja walaupun di bawah getaran atau beban hentaman yang teruk.

Daya Pengapit Boleh Laras dan Boleh Disahkan: Ketegangan yang dikenakan melalui bolt atau baji membolehkan penetapan yang tepat dan pengesahan medan beban kaki, membolehkan pengoptimuman untuk keadaan trek tertentu dan pembetulan untuk penyelesaian.

Sekatan Membujur Luar Biasa: Geometri klip dan tegangan tinggi menjana geseran dan cengkaman mekanikal yang ketara, menjadikannya sangat berkesan untuk menentang rayapan rel, terutamanya pada kecerunan dan dalam zon brek.

Penyelenggaraan & Perspektif Operasi

Ketepatan Pembentukan Panas: Klip biasanya panas-dipalsukan daripada bar keluli spring untuk membentuk cangkuk kritikal dan jejari lentur, memastikan aliran butiran padat yang mengikut kontur untuk kekuatan keletihan maksimum.
Rawatan Haba Asimetri: Memerlukan proses rawatan haba yang disesuaikan (pelindapkejutan dan pembajaan) yang merangkumi keratan rentas-yang berbeza-beza antara cangkuk dan kaki untuk mencapai kekerasan dan keanjalan seragam sepanjang keseluruhannya.
Kemasan Permukaan Kritikal: Permukaan sentuhan, terutamanya muka galas cangkuk dan kaki, dikisar atau digilap mengikut spesifikasi yang tepat untuk memastikan pekali geseran yang konsisten dan mengelakkan kepekatan tegasan.
