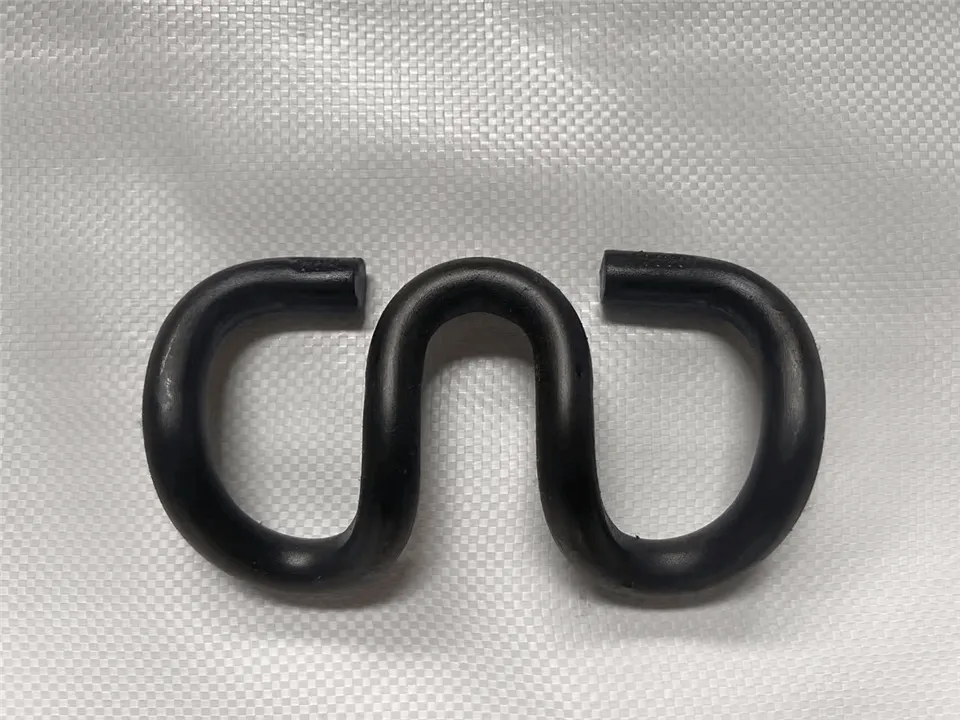

Klip SKL Keretapi
|
Model |
Bahan |
Rawatan permukaan |
Senario & kereta api yang terpakai |
Pelarasan tolok |
Rintangan membujur |
Pengikat yang sepadan |
Pematuhan STD |
|
SKL 12 |
50crva |
Electro - galvanizing (lebih besar daripada atau sama dengan 25μm) |
Trem bandar (kereta api 30kg/m, rendah - kelajuan) |
± 4mm |
Kurang daripada atau sama dengan 8kn/m |
Mesin basuh m8 bolt + rata |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60si2mna |
Panas - Dip galvanizing (lebih besar daripada atau sama dengan 85μm) |
Pengangkutan serantau (kereta api 43-50kg/m) |
-8-+4 mm |
12-18kn/m |
Mesin basuh bolt + bolt + |
EN 13481-3, GB/T 13489 |
|
SKL 15-HD |
55SIMNVB |
Dacromet (lebih besar daripada atau sama dengan 8μm) + penyaduran zink |
Berat - Haul Mining (60-75kg/m Rail) |
-10-+6 mm |
Lebih besar daripada atau sama dengan 20kn/m |
M12 bolt + mesin basuh musim bunga |
Arema 10, GB/T 13489 |
|
SKL 20-HS |
60si2crva |
Dacromet + sealant (lebih besar daripada atau sama dengan 10μm) |
Tinggi - kereta api kelajuan (lebih besar daripada atau sama dengan 250km/j, kereta api 60kg/m) |
-6-+4 mm |
15-22kn/m |
M14 Bolt + Lock Nut |
TB/T 3562, EN 13481-2 |
Senarai Pemeriksaan Kualiti Praktikal untuk Klip SKL Keretapi
|
Item pemeriksaan |
Kaedah ujian |
Kriteria lulus/gagal |
Pelan pensampelan |
Alat/rujukan |
|
Keaslian Bahan |
PMI pegang tangan (c/si/mn) |
C: 0.56-0.64% (60SI2MNA); SI: 1.50-2.00% |
3 pcs/batch |
Penganalisis PMI mudah alih |
|
Kekerasan & ketangguhan |
Tester Rockwell + Ujian Impak |
Kekerasan: ± 2 HRC julat; Tenaga kesan lebih besar daripada atau sama dengan 80j/cm² |
5 pcs/batch |
Penguji Rockwell, Penguji Impak |
|
Ketepatan dimensi |
Caliper Digital + Blok tolok |
Diameter: ± 0.2mm; Ketebalan hujung: ± 0.3mm |
10 pcs/batch |
Caliper digital 0.01mm |
|
Kecacatan permukaan |
Visual + 10 × Magnifier |
Tiada retak/burrs; Salutan mengupas kurang daripada atau sama dengan 2mm²; Karat kurang daripada atau sama dengan gred a |
Pemeriksaan 100% |
10 × pembesar, GB/T 15519 |
|
Pengapit Kekuatan Kekuatan |
Penguji daya dinamik |
Tidak lebih besar daripada atau sama dengan kerugian 10% selepas 1000 kitaran |
2 pcs/batch |
Penguji daya pengapit dinamik |
|
Integriti pembungkusan |
Simulasi getaran |
Tiada kerosakan salutan selepas getaran 1500Hz |
3 pakej/batch |
Bench ujian getaran |
GNEE - pembekal profesional
