Description/kawalan
Parameter teknikal

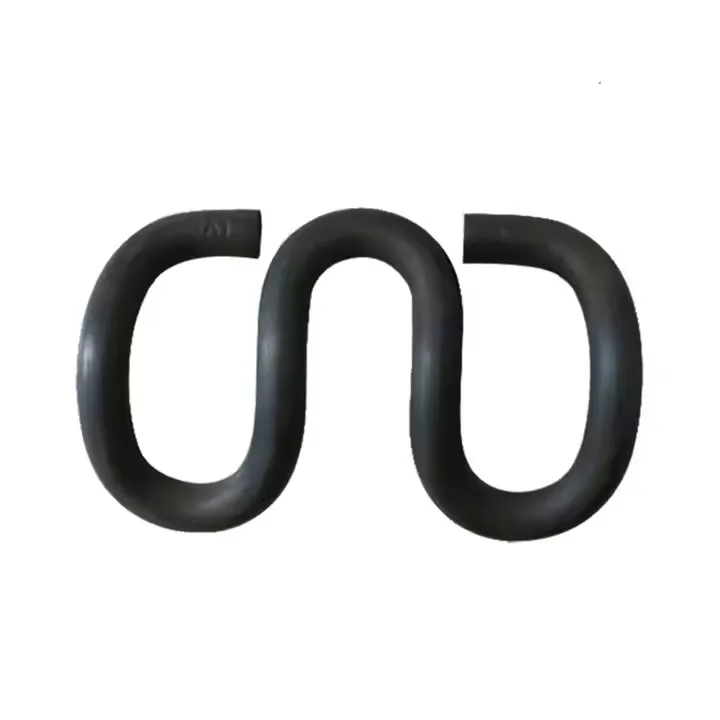

Klip SKL Keretapi - Klasifikasi Model & Keserasian Sistem Trek
| Model SKL | Diameter wayar (mm) | Jenis trek yang berkenaan | Kereta api yang serasi (kg/m) | Dimensi utama (mm) | Komponen pengikat yang sepadan | Tork pemasangan (n · m) | Berat Teori (G/PC) |
|---|---|---|---|---|---|---|---|
| SKL 1 | 13 | Keretapi penumpang serantau | 43, 50 (UIC 54) | Ketinggian: 38; Lebar pembukaan: 18; Ketebalan kaki: 5.2 | Plat asas (Q235); Pad Rail (EPDM, 8mm) | 35–45 | 480 |
| SKL 3 | 13 | Berat - mengangkut keretapi barang | 60 (UIC 60), 75 | Ketinggian: 42; Lebar pembukaan: 20; Ketebalan kaki: 5.5 | Berat - plat asas tugas (Q345); Kejutan - menyerap pad (SBR, 10mm) | 45–55 | 490 |
| SKL 12 | 14 | Metro Bandar (garis utama) | 50, 60 (standard GB) | Ketinggian: 40; Lebar pembukaan: 19; Ketebalan kaki: 5.8 | Plat asas terlindung (PA 66+ gf30); Penebat (seramik, 5mm) | 40–50 | 530 |
| SKL 14 | 14 | Tinggi - Rail Speed (250-300km/j) | 60 (UIC 60), kereta api CRH | Ketinggian: 45; Lebar pembukaan: 21; Ketebalan kaki: 6.0 | Plat asas ketepatan (Q355b); Tinggi - pad elastik (silikon, 6mm) | 50–60 | 580 |
| SKL 24 | 12 | Keretapi perlombongan | 30, 43 (berat - tugas) | Ketinggian: 35; Lebar pembukaan: 17; Ketebalan kaki: 4.8 | Anti - plat asas kakisan (panas - dip tergalvanized); Pakai - Pad Resistant (Nylon, 7mm) | 30–40 | 420 |
Klip SKL Keretapi - Proses & Pengesahan Prestasi Bahan
| Gred bahan | Komposisi Kimia (Elemen Utama, Wt. %) | Proses pembuatan | Rawatan permukaan | Item ujian prestasi | Standard ujian | Kriteria penerimaan |
|---|---|---|---|---|---|---|
| 60si2mna | C: 0.56-0.64; SI: 1.50-2.00; MN: 0.60-0.90 | Lukisan Wire → Lenturan Sejuk → Pelindap | Panas - Dip galvanizing (lebih besar daripada atau sama dengan 80μm) | 1. Deformasi elastik; 2. Kehidupan Keletihan | GB/T 1222; GB/T 3075 | 1. Deformasi kekal kurang daripada atau sama dengan 0.5mm (5000 kitaran); 2. Kehidupan keletihan lebih besar daripada atau sama dengan 10 kitaran |
| 55Simnmo | C: 0.52-0.60; SI: 0.60-0.90; MN: 1.00-1.30; MO: 0.15-0.25 | Hot Forging → Bentuk → Pelindap | Salutan Dacromet (lebih besar daripada atau sama dengan 12μm) | 1. Kekuatan tegangan; 2. Rintangan kakisan | DIN 17221; ISO 9227 | 1. Kekuatan tegangan lebih besar daripada atau sama dengan 1450MPa; 2. Semburan garam lebih besar daripada atau sama dengan 600h (tiada karat merah) |
| AISI 9260 | C: 0.56-0.64; SI: 1.80-2.20; MN: 0.70-1.00 | Rolling Cold Precision → CNC Lenturan → Melegakan Tekanan (380-400 darjah) | Zink - Plating nikel (10-12μm) | 1. Kekerasan; 2. Kesan Kekuatan | ASTM A913; ASTM E23 | 1. Kekerasan HRC 46-51; 2. Kesan Kekuatan lebih besar daripada atau sama dengan 55J (-20 darjah) |
| Sup9 | C: 0.56-0.64; SI: 1.50-2.00; MN: 0.60-0.90 | Lukisan Wire → Rawatan Haba → Lenturan → Peening Shot | Oksida hitam + salutan minyak | 1. Kekasaran permukaan; 2. Toleransi Dimensi | JIS G4801; JIS B0601 | 1. Kekasaran permukaan RA kurang daripada atau sama dengan 3.2μm; 2. Dimensi sisihan ± 0.3mm |
GNEE - pembekal profesional
