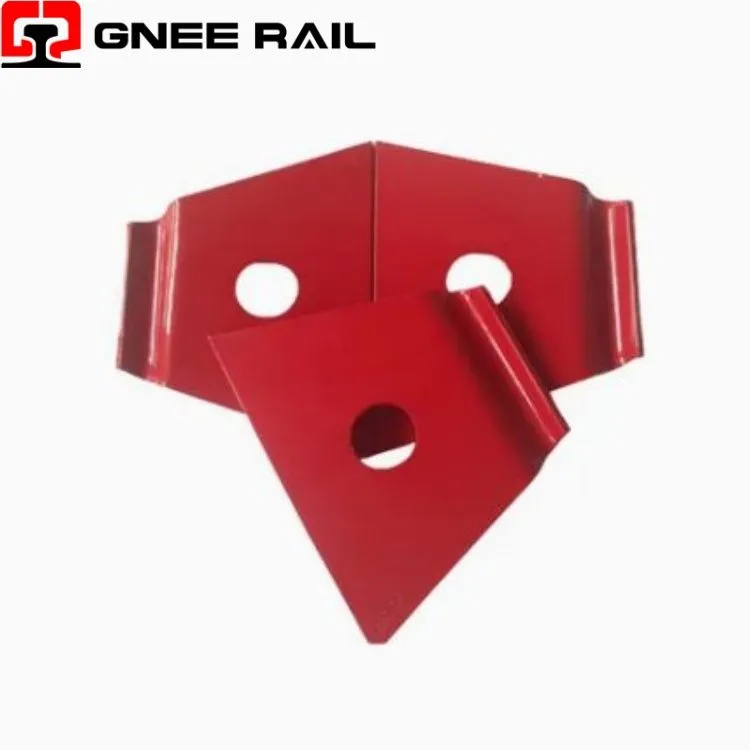

Klip Nabla Tegangan Tinggi

Klip Nabla ialah sistem pengikat rel yang berdaya tahan dengan bentuk delta terbalik (∇), digunakan dengan tidur konkrit . Dihasilkan daripada keluli spring-kekuatan tinggi, ia mengunci rel melalui pancang skru yang diketatkan kepada tork yang ditentukan. Ia memberikan daya pengapit yang tinggi, penebat elektrik dan penyerapan daya sisi yang sangat baik, menjadikannya sesuai untuk laluan trem,-hangkut berat dan-lengkung jejari yang ketat.

Description/kawalan

Parameter teknikal

↵Sistem Pengikat Klip Nabla Rel

Klip Nabla Kereta Api ialah pengikat spring bahagian{0}}yang simetri, rata yang dinamakan untuk bentuk delta terbalik (∇), direka bentuk untuk sistem trek tidur konkrit. Dihasilkan daripada keluli spring 60Si2MnA/60Si2CrA berkekuatan tinggi-tinggi dengan kekerasan 42-47 HRC, ia memberikan daya pengapit yang konsisten melalui pesongan elastik . Sistem ini termasuk penebat dan pancang skru, menyediakan pengasingan elektrik dan penyerapan daya sisian yang unggul.

Spesifikasi Teknikal:

Parameter	Spesifikasi	Penunjuk Prestasi
Bentuk Geometri	Profil delta terbalik (∇) / V-.	Bahagian-rata, dua-reka bentuk gerbang
Gred Bahan	60Si2MnA / 60Si2CrA	42-47 HRC kekerasan
Ketebalan	4.0 mm – 4.5 mm	Jalur keluli musim bunga yang digulung-sejuk
Kehidupan Keletihan	5 juta kitaran	Tiada pecah di bawah EN 13146-4
Rintangan Penebat	Lebih besar daripada atau sama dengan 1×10⁸ Ω setiap pemasangan	PA66+30% penebat gentian kaca
Komponen Sistem	2 klip + 2 penebat + 2 paku + 2 pencuci	Setiap pemasangan kerusi rel

Perspektif Pemasangan & Penyelenggaraan:

Reka bentuk bahagian-rata menghasilkan permukaan galas segi empat tepat yang luas, mengagihkan daya pengapit secara sama rata merentasi kaki rel .
Sentuhan permukaan luas menghalang kesan lekukan "brinelling" setempat yang biasa dengan klip wayar-bulat di bawah beban trafik yang berat .
Geometri lengkung berganda simetri-membekalkan pengagihan tegasan seragam, menghapuskan daya kilasan yang terdapat dalam reka bentuk klip asimetri .

Penyelenggaraan & Perspektif Operasi

Penebat nilon bertetulang (PA66+30% gentian kaca) memberikan kekuatan tegangan Lebih besar daripada atau sama dengan 170 MPa dan rintangan penebat Lebih besar daripada atau sama dengan 1×10⁸ Ω .
Pancang skru (Gred 5.6, 35# keluli) memberikan kekuatan tegangan Lebih besar daripada atau sama dengan 500 MPa dengan keupayaan lentur sejuk 90 darjah .
Sistem ini boleh dipasang-pada tempat tidur sebelum penghantaran, membolehkan kadar pembinaan lebih pantas .
