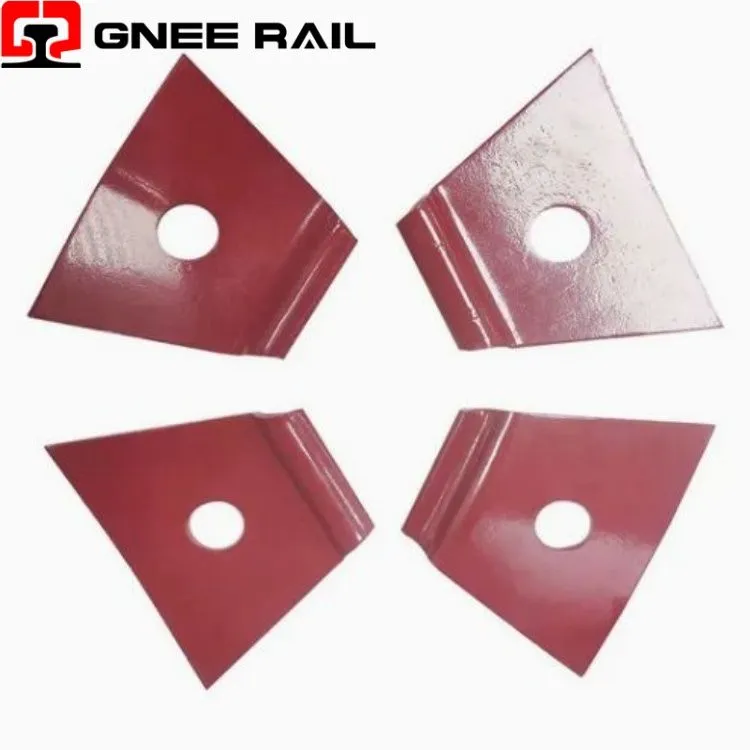

Klip Nabla Tegangan Tinggi

Klip Nabla ialah sistem pengikat rel yang berdaya tahan dengan bentuk delta terbalik (∇), digunakan dengan tidur konkrit . Dihasilkan daripada keluli spring-kekuatan tinggi, ia mengunci rel melalui pancang skru yang diketatkan kepada tork yang ditentukan. Ia memberikan daya pengapit yang tinggi, penebat elektrik dan penyerapan daya sisi yang sangat baik, menjadikannya sesuai untuk laluan trem,-hangkut berat dan-lengkung jejari yang ketat.

Description/kawalan

Parameter teknikal

↵Sistem Pengikat Klip Nabla Rel

Klip Nabla Kereta Api ialah pengikat spring berdaya tahan yang dinamakan untuk bentuk delta terbalik (∇), direka bentuk untuk sistem trek tidur konkrit. Dihasilkan daripada gred keluli spring berkekuatan tinggi- tinggi seperti 60Si2MnA, klip ini memberikan daya pengapit yang konsisten melalui pesongan elastik apabila diikat dengan pancang skru. Profil simetrinya memberikan penyerapan daya sisi yang unggul dan penebat elektrik, menjadikannya ideal untuk-lengkung jejari, laluan-berat dan-talian berkelajuan tinggi termasuk rangkaian TGV Perancis

Spesifikasi Teknikal:

Parameter	Spesifikasi	Penunjuk Prestasi
Bentuk Geometri	Profil delta terbalik (∇) / V-.	Taburan tegasan simetri
Gred Bahan	60Si2MnA, 60Si2CrA	42–47 HRC kekerasan
Daya Pengapit (Beban Kaki)	11–14 kN setiap klip	<15% relaxation after 3M cycles
Kehidupan Keletihan	5 juta kitaran (standard)	200 juta kitaran (varian C1)
Standard Pematuhan	EN 13481-2 / EN 13481-5	Kategori C untuk tidur konkrit

Perspektif Pemasangan & Penyelenggaraan:

Profil-V (nabla) terbalik menghasilkan taburan tegasan simetri di sepanjang kedua-dua kaki, menghapuskan tegasan kilasan biasa dalam klip asimetri .
Pengoptimuman vektor daya menegak memaksimumkan rintangan kepada daya angkat rel sambil mengurangkan daya sisian pada bahu tidur.
Kapasiti pesongan anjal menampung pengembangan terma merentasi julat suhu -40 darjah hingga +80 darjah tanpa kelonggaran daya .

Penyelenggaraan & Perspektif Operasi

Pemasangan lengkap terdiri daripada 2 klip Nabla, 2 penebat, 2 pancang skru dan 2 pencuci spring setiap tempat duduk rel .
Pemasangan memerlukan mengetatkan skru sauh kepada tork yang ditentukan, memastikan aplikasi daya pengapit yang konsisten.
Pancang skru (Gred 5.6, 35# keluli) memberikan kekuatan tegangan Lebih besar daripada atau sama dengan 500 MPa dengan keupayaan lentur sejuk 90 darjah .
