↵Sistem Pengikat Bahu Rel

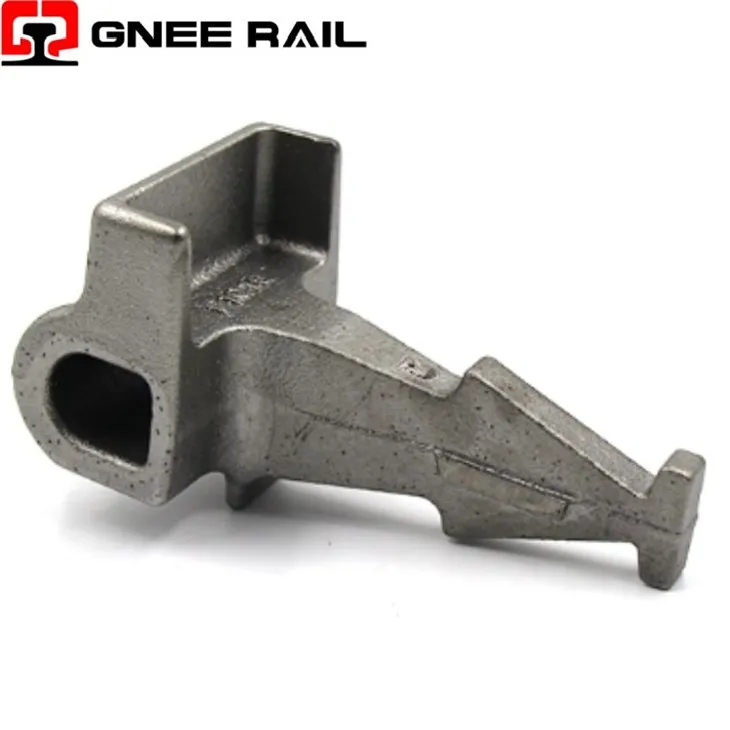

Bahu Kereta Api, juga dikenali sebagai bahu rel atau bahu plat asas, ialah komponen antara muka struktur kritikal dalam sistem pengikat rel moden. Ia berfungsi sebagai elemen pemancar-beban dan daya-beban utama yang memindahkan daya pengapit daripada klip rel anjal ke tempat tidur atau papak trek, sambil meletakkan dan menahan kaki rel dengan tepat. Dicipta untuk menyediakan sokongan yang stabil dan tahan lama di bawah beban kereta api dinamik, bahu adalah penting untuk mengekalkan kestabilan tolok trek, mengurus kecenderungan rel (cant) dan memastikan integriti-jangka panjang bagi sambungan rel-sleeper.
Spesifikasi Teknikal:
| Parameter | Bahu Besi Tuang Standard | Bahu Polimer Anjal | Bahu Keluli Tempa Tugas Berat- |
|---|---|---|---|
| Permohonan Utama | Trek balast konvensional dengan tidur konkrit | Trek papak & kawasan yang memerlukan penebat elektrik tinggi | Koridor-angkut berat, selekoh tajam, zon impak tinggi- |
| Bahan Teras | Besi Grafit Spheroidal (Besi SGI/DUCTILE) | Kaca-Poliamida Bertetulang Gentian (PA-GF) | Keluli Aloi Tempa |
| Kelebihan Utama | Nisbah kekuatan tinggi-kepada-kos, ketahanan yang sangat baik | Redaman getaran, pengasingan elektrik, bebas kakisan-. | Kekuatan muktamad & rintangan haus, ubah bentuk minimum |
| Sistem Pengikat Biasa | Pandrol Fastclip, e-sistem klip | Vossloh W-14, siri W-30 | Sistem jenis-SKL, aplikasi tugas berat-tertentu |
| Pertimbangan Penyelenggaraan | Periksa keretakan/patah; kakisan pada antara muka tidur | Pantau kemerosotan UV, rayapan atau keretakan | Periksa ubah bentuk plastik pada titik sentuhan klip |
Perspektif Mekanikal & Pemasangan
Pengurusan Daya Tiga-Dimensi: Menterjemahkan daya pengapit mendatar daripada klip rel kepada gabungan tekanan menegak pada tempat tidur dan penahan sisi terhadap kaki rel.
Pengagihan & Penumpuan Tekanan: Direka dengan jejari dan sudut tertentu untuk mengagihkan tegasan sentuhan yang tinggi daripada klip pada kawasan yang lebih luas bagi kedua-dua tidur dan klip itu sendiri, meminimumkan ubah bentuk plastik.
Penglibatan Kaki Rel: Mempunyai profil sesentuh yang dimesin dengan tepat yang membuai kaki rel dengan selamat, menghalang daya angkat dan mengawal sudut cant rel (biasanya 1:40 atau 1:20).
Perspektif Pemasangan, Penyelenggaraan & Integrasi Sistem
- Asas untuk Pemasangan Pengikat: Bertindak sebagai titik utama di mana semua komponen lain (klip, penebat, plat tegangan yang mungkin) disambungkan, mentakrifkan geometri teras sistem.
- Antara Muka Tidur: Direka bentuk sama ada untuk dibenamkan ke dalam konkrit semasa tuangan tidur atau dilabuhkan dengan selamat pada tempat tidur kayu/keluli melalui bolt atau pelekat, memastikan sambungan kekal.
- Penyelenggaraan Tolok: Kritikal untuk mengekalkan tolok trek yang tepat; haus atau kerosakan pada permukaan pemandu bahu secara langsung membawa kepada pelebaran tolok.
- Penggantian Modular: Dalam kebanyakan sistem, bahu yang haus atau rosak boleh diganti secara berasingan tanpa memerlukan penggantian keseluruhan tempat tidur, memudahkan kos-penyelenggaraan yang efektif.
Pembekal Gnee Professional
